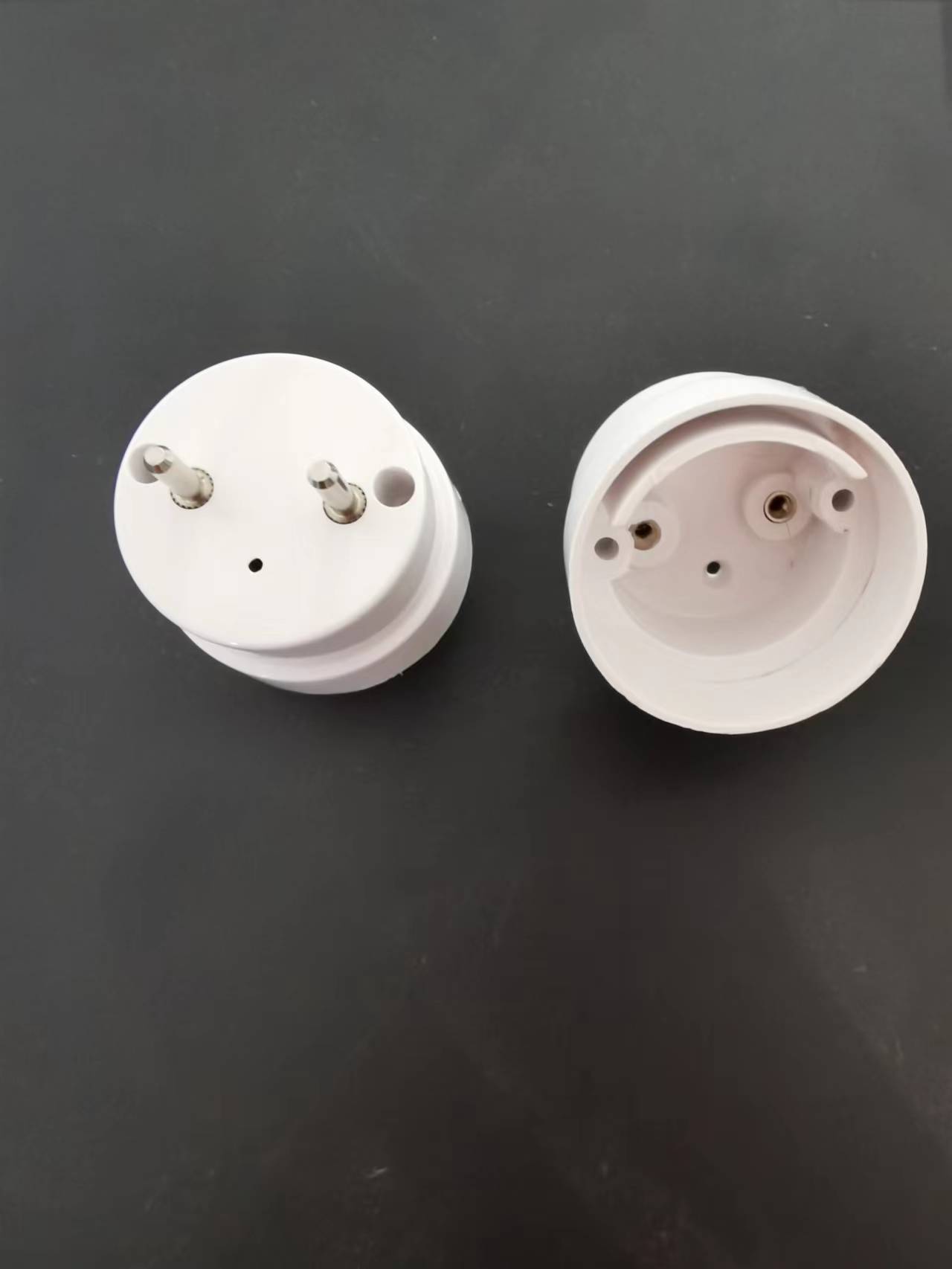

Основни характеристики и важност на LED T8 двойни крайни капачки G13

Днес говорим за ключовите характеристики и значението наLED T8 двойни крайни капачки G13.

1. Вътрешните връзки са от решаващо значение:

Непровисни връзки: За разлика от металните раздели вътре в традиционните флуоресцентни крайни капачки на лампата, които са просто свързани директно към нишката, вътрешните връзки на крайните капачки на G13 на LED лампи са част от веригата.

Shunters/Counting-ограничаващи резистори: Това е основната разлика! За да бъдат съвместими със стари лампи, които не са модифицирани и все още имат традиционни индуктивни баласти (или електронни баласти), инсталирани вътре, най-съвместимите “двукрайни LED лампи T8 ще инсталират ключов електронен компонент-шунт или ограничаващ тока резистор вътре в крайната капачка в единия край (понякога и двата краища).

Функция: Когато лампата е поставена в лампа с традиционен баласт, шунтът/резисторът ще „изневери“ или ще заобиколи индуктивния реактивност или импулси с високо напрежение, генерирани от баласта, предотвратявайки високото напрежение да повреди веригата на водача вътре в LED лампата. В същото време той позволява на AC -лицата да влязат в захранването на LED драйвер вътре в лампата след ограничаване на тока.

Местоположение: Обикновено разположени вътре в крайната капачка в единия край (двата щифта вътре в този край са късо съединени и свързани към вътрешната верига на задвижването през шунта/резистора). Вътре в крайната капачка в другия край, двата пина са директно свързани към входа на задвижващата верига (L и N).

Маркиране: Краят на крайната капачка с шунта/резистора обикновено се маркира (като етикетиране, гравиране, диференциация на цветовете или малко по -различна структура), за да се посочи, че това е „баластният край“ или „байпас“. Когато се инсталира, този край трябва да бъде поставен в държача на лампата отстрани на лампата, свързана към баласта!

Тип без шунт (за лампи за модернизация): Ако баластът е отстранен от лампата (джъмпер, директно свързан към мрежата L/N), могат да се използват LED лампи T8 без шунти. Структурата на крайната капачка в двата края на тази лампа обикновено е симетрична, а вътрешната връзка е по-проста (късо съединение L/N в единия край? Късо съединение от другия край? Това зависи от специфичния дизайн, но не е необходим шлай). Моля, прочетете внимателно инструкциите при закупуване.

2. Структурен дизайн и материали:

Изисквания за изолация с високо напрежение: Поради директен достъп до мрежата (220V) изискванията за ефективност на изолацията на G13 крайната капачка на LED лампата са изключително високи. Обикновено е изработен от огнеупорна, високотемпературна устойчива висококачествена пластмаса (като PC, PBT).

Вътрешна проводствена връзка: Вътре в крайната капачка има проводници за свързване на металните контакти на щифтовете към платката на PCB или модула на драйвера вътре в тръбата на лампата. Качеството и надеждността на заваряването на тези проводници са много важни.

Съображения за разсейване на топлината: Шънт/резисторът генерира топлина при работа, а дизайнът на крайната капачка понякога отчита определено количество разсейване на топлина (въпреки че основното разсейване на топлина зависи от алуминиевия субстрат на тръбата на лампата).

3. Обобщение на важността:

БЕЗОПАСНА БАРИЕРИ: Това е първата физическа изолация, която да се предотврати потребителите от токов удар.

Критични възли на схемата: Това е ключовата връзка на достъпа до мрежата и (за съвместими типове) баластен байпас.

Реализация на съвместимостта: Вътрешният шунт/резистор е основният компонент за постигане на съвместимост „Крайна капачка и игра“ със стари флуоресцентни лампи.

Инструкции за инсталиране: Маркираната крайна капачка ръководи потребителите да се инсталират правилно (баласт на баласт за прекратяване).
