Тръбен корпус на LED T8 с 10 мм печатна платка: ЧЗВ за купувачи от САЩ, проверки за годност и ръководство за снабдяване за 2026 г.

Ключови изводи за купувачите на осветление в САЩ

ФразатаJE полуалуминиева/полупластмасова тръбна конструкцияописва практичната архитектура зад тази продуктова категория: алуминиева основа 6063 носи LED платката и помага за управлението на топлината, докато поликарбонатен дифузьор оформя видимото оптично покритие. Това разделение има значение. Алуминият дава на PCB стабилна монтажна повърхност и предсказуем механичен гръбнак; дифузьорът контролира външния вид, предаването на светлина и достъпа до дъската. Това не е просто декоративна черупка.

За купувачите от САЩ първият въпрос не е цената. Това е съвместимост. 10 mm печатна платка е по-тясна от много генерични LED тръбни платки и драйверът трябва да се побере вътре в корпуса, без да притиска дифузора или да пречи на крайните капачки. JE-28 е посочен с максимална височина на драйвера от 12 мм, така че тялото на драйвера, окабеляването, изолацията и детайлите за облекчаване на напрежението трябва да се проверяват заедно, а не поотделно.

Стандартът JE-28 е IP20. Това го прави подходящ за сушене на вътрешни осветителни тела и тръбни комплекти в стил модернизация, а не автоматично за зони за измиване или открити тела. JE също така предлага водоустойчиви тръбни корпуси за приложения като осветление на растения, осветление на хладилник и открит паркинг, но те трябва да бъдат цитирани като подходяща водоустойчива конфигурация. Започнете сJE LED T8 тръбен корпус с 10 mm PCBспецификация и поискайте точния чертеж, преди да одобрите производствена поръчка.

Спецификации на корпуса на JE-28 LED T8: размери, материали и опции за конфигурация

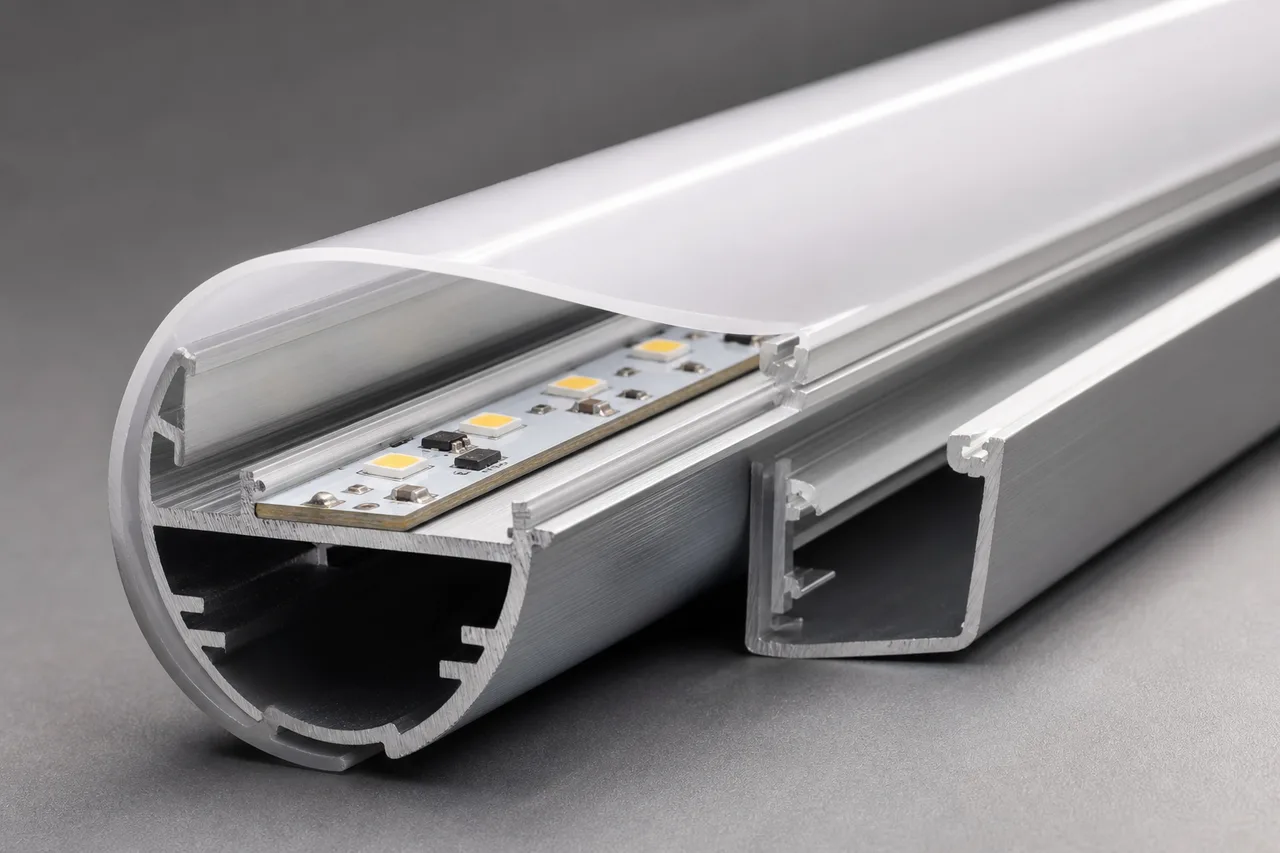

JE-28 е 26 mm корпус T8, създаден за размер на печатна платка 10 x 1,2 mm. Това измерение е отправната точка за механична квалификация. Платка, която е номинално широка 10 mm, все още може да създаде проблеми, ако височината на компонентите, спойките, разположението на конекторите или методът на монтаж се различават от образеца, използван при разработването на корпуса.

Корпусът използва алуминиева основа 6063 с опции за дифузьор от поликарбонат и пластмасови крайни капачки. JE изброява вътрешно разположение на драйвера и максимална височина на драйвера от 12 мм. Наличните дължини варират от 600 mm до 2400 mm, с налични дължини по поръчка. Дължината, покритието на дифузора, стилът на крайната капачка и позицията на водача трябва да се третират като едно решение за сглобяване, тъй като всяко от тях влияе върху монтажа, разпределението на светлината и опаковката.

Как да квалифицираме T8 корпус преди поръчка: PCB, драйвер, дифузьор и проверки на крайната капачка

Корпусът може да изглежда правилно на каталожна страница и пак да се повреди по време на монтажа. Обичайните причини не са драматични: драйверът е с няколко милиметра по-висок, печатната платка се извива под дифузора, крайната капачка не задържа сигурно тръбата или конекторът не оставя място за вътрешното огъване на проводника. Квалифицирайте цялостния монтаж, не само алуминиевата екструзия.

1. Потвърдете контура на печатната платка.Изпратете на JE действителния чертеж на платката, включително 10 мм ширина, 1,2 мм дебелина, монтажни отвори, медни предпазни елементи, конектори и най-високи компоненти. Не разчитайте само на номиналния размер на платката.
2. Проверете плика на драйвера.Сравнете максималната височина и ширина на водача с ограничението от 12 mm на корпуса. Включете клеми, термосвиваеми, изолационни ръкави и изходи за проводници в прегледа на разрешението.
3. Проверете прилягането на дифузора.Тествайте избраното поликарбонатно покритие за зацепване, извиване, видими горещи точки и сила на отстраняване. Дифузор, който е твърде стегнат, може да натовари екструдирането; този, който е твърде разхлабен, може да трака по време на транспортиране.
4. Прегледайте крайните капачки и окабеляването.Потвърдете материала на капачката, метода на задържане, преминаването на проводника, достъпа на конектора и дали завършената тръба трябва да отговаря на конкретен стандарт за монтаж или интерфейс на приспособлението на клиента.
5. Одобрете готова проба.Захранете сглобената тръба, проверете топлинното поведение и външния вид на светлината, след това тествайте поставянето в целевото приспособление или скоби. Запишете одобрените версии на компонентите, преди да направите производствена поръчка.

Поискайте чертежа за екструдиране и физическа проба, когато проектът има тесни хлабини на приспособленията. Проба също разкрива проблеми с опаковката и обработката, които чертежите не показват. Дългите тръби могат да пристигнат със следи от дифузьор, повреда на капачката или леко изкривяване, ако дизайнът на картонената кутия не съответства на дължината на доставката. Те не са скъпи за коригиране преди масово производство и скъпи за коригиране след доставка за разпространение в САЩ.

ЧЗВ: Корпусът на тръбата JE-28 LED T8 водоустойчив ли е или подходящ за външно и фризерно осветление?

Стандартната спецификация JE-28, предоставена от JE, е IP20, така че трябва да се третира като корпус за сухо място. Това разграничение е от решаващо значение за купувачите, които определят осветление за растения, осветление за хладилник, външен паркинг или всякаква инсталация, изложена на кондензация, пръски, прах или температурни цикли. JE заявява, че предлага водоустойчиви корпуси T8 за специални приложения, но водоустойчивата версия трябва да бъде идентифицирана и цитирана отделно.

10 mm печатна платка и вътрешен драйвер ще паснат ли на този корпус на тръбата T8?

Да, JE-28 е определен за печатна платка 10 x 1,2 mm и вътрешно разположение на драйвера, с максимална височина на драйвера от 12 mm. Това не означава, че всяка 10 мм платка и всеки вътрешен драйвер ще паснат. Най-високият светодиод на вашата платка, кондензаторът, конекторът и запоената жица трябва да останат в рамките на наличния вътрешен просвет. Изпратете на JE файла с печатни платки и листа с данни на драйвера за проверка на съответствието, след което проверете резултата с попълнена проба.

Как работят мостри, MOQ, персонализирани дължини, инструменти и доставка до спедитор в САЩ?

JE заявява, че може да предостави мостри, оферти, персонализирани дължини, OEM/ODM екструзия и доставка до спедиторския склад на клиента. Търговските подробности зависят от избрания профил, дифузьор, крайни капачки, състояние на инструментите, количество, опаковка и подреждане на местоназначението. Попитайте за времето за изпълнение на пробата, производствената MOQ, таксата за инструменти, ако е необходима частна форма, толеранс на дължината на рязане, размерите на кашона и документите, доставени с пратката. Ако вашият екип използва спедитор от САЩ, предоставете адреса на склада и изискванията за маркировка на товара, преди да бъде финализирана офертата.

JE Dongguan Manufacturing, OEM/ODM екструзия и документация за готови осветителни тела

JE, официално Dongguan Jinen Lighting Technology Co., Ltd., произвежда екструдирани LED компоненти за осветление в Dongguan, Китай. Гамата му включва LED алуминиеви профили, LED пластмасови профили, PC тръби и дифузори, T5, T6, T8, T10 и T12 тръбни корпуси, плюс триустойчиви светлинни корпуси. Тази продуктова широчина е полезна, когато проект промени размера или конструкцията след първия прототип. Купувачът може да сравни полуалуминиев корпус, изцяло алуминиева основа или различен диаметър на тръбата чрез един и същ доставчик, вместо да рестартира целия процес на снабдяване.

JE поддържа публични форми, частни форми, OEM/ODM екструзия и персонализирана работа по проекти. Доставянето на публична форма може да има смисъл за стандартна геометрия JE-28, когато профилът вече отговаря на вашите изисквания за печатна платка и дифузьор. Частната форма става по-защитима, когато имате нужда от нестандартен джоб за конектор, различна функция за монтаж, патентована крайна капачка или преработено напречно сечение. Правилният избор зависи от очаквания обем и колко контрол имате нужда върху бъдещите доставки.

За американските вносители и фабрики за осветление документацията трябва да обхваща повече от снимка на продукта. Поискайте профилен чертеж, описание на материала, опция за дифузьор, толеранс на дължината, спецификация на крайната капачка, подробности за опаковката и електрическа информация за завършеното осветително тяло. Самият корпус не е същото нещо като сертифицирана завършена LED тръба. Ако вашият клиент, AHJ, дистрибутор или спецификация на проект изисква конкретни списъци или документи за съответствие, идентифицирайте това изискване, преди дизайнът да бъде замразен.

JE също така заявява, че обслужва търговци на едро, изпълнители, фабрики за осветление и клиенти по индивидуални проекти. Това прави доставчика подходящ както за закупуване на компоненти, така и за разработване на тръби с частна марка, при условие че търговският обхват е написан ясно. Поставете одобрения чертеж, примерни снимки, номера на редакцията и избора на материал в документацията за покупка. Предотвратява познат проблем при снабдяването с екструзия: резервна партида, която е с близки размери, но всъщност не е взаимозаменяема.
