Корпус с двустранна LED тръба T8 за OEM линейно осветление

JEКорпус с двустранна LED тръба T8е платформа за празен корпус за OEM проекти за линейно осветление. Потвърдената конфигурация има външен диаметър 26 mm, две позиции за печатни платки 12 × 1 mm, вътрешен алуминиев профил 6063, корпус от прозрачен или матиран поликарбонат, пластмасови крайни капачки и оформление на външен драйвер. Предлагат се стандартни или персонализирани дължини от 600 mm до 2400 mm, с предлагани конфигурации IP20 и IP65.

Ключовата дума ежилища. Този продукт не става работеща лампа, докато не бъдат избрани и интегрирани светодиодите, модулите на печатни платки, окабеляването, драйверът, крайният край и всички необходими уплътнения. Следователно купувачите трябва да го оценят от контролиран чертеж и сглобена проба - не само от името на T8. Преглед на токаT8 двустранен светещ корпуспреди да изпратите вашата печатна платка и изискванията на проекта на JE.

Продуктът е празен OEM корпус, а не завършена T8 лампа или флуоресцентна подмяна

„T8“ идентифицира общия формат на тръбата, но не установява електрическа или механична съвместимост със съществуващо флуоресцентно осветително тяло. 26 mm корпус може да изглежда познат, докато използвате напълно различни платки, окабеляване, крайни капачки, монтажни детайли и архитектура на захранването.

Не приемайте, че той приема конвенционален флуоресцентен баласт, пасва на фасунга G13, включва щифтове с номинална мощност или може да замени инсталирана лампа една към една. Нито една от тези подробности не се потвърждава от диаметъра на корпуса. Ако се изисква съвместимост с модернизация, поставете геометрията на основата, разположението на щифтовете, общата дължина на лампата, електрическия вход, режима на окабеляване и интерфейса на приспособлението върху чертежа за одобрение.

Това разграничение засяга и покупките. Спецификацията на корпуса идентифицира пакета за екструдиране и заграждение. Той сам по себе си не определя количеството LED, цветната температура, светлинния поток, оптичното разпределение, мощността, поведението на драйвера, затъмняването, защитата от пренапрежение, работната температура или експлоатационния живот. Това са решения за готови осветителни тела, контролирани от проектирането на компоненти и програмата за квалификация на купувача.

Напречно сечение на двустранния T8 корпус

Монтажът съчетава кръгло поликарбонатно тяло с вътрешен алуминиев профил. В това напречно сечение има две позиции на PCB, всяка идентифицирана като 12 × 1 mm. Тази подредба дава на проектанта на OEM две места за монтаж на LED платки в една 26 mm тръбна обвивка.

Алуминиевата вложка осигурява дефинирана вътрешна структура за местата на PCB. Той може също да участва в преноса на топлина от дъските, но топлинните характеристики не могат да бъдат изведени само от името или профила на сплавта. Зареждането на светодиоди, конструкцията на платката, материалът за термичен интерфейс, качеството на контакта, загубите на драйвера, температурата на околната среда, ориентацията на тръбата и въздушният поток влияят на работната температура. Одобрете топлинния проект с инсталирани предвидени LED табла.

Как сдвоените позиции на PCB поддържат две светещи лица

Две позиции на печатни платки позволяват светодиодите да бъдат разположени към двете страни на тръбата, вместо да се разчита на една платка, за да освети цялата обиколка. Това може да подхожда на двупосочно линейно осветление, окачени осветителни тела, осветление на дисплеи, транзитни интериори и други инсталации, където е необходима светлина в повече от една посока.

Екструзията не гарантира определен ъгъл на лъча или равно 50/50 разделяне на светлината. Действителното разпределение зависи от ориентацията на позициите на печатните платки, LED пакета, разстоянието между диодите, ширината на платката, разстоянието до поликарбоната, покритието на дифузора, вътрешното препятствие и близките повърхности на осветителните тела. Clear PC има тенденция да запазва LED дефиницията и изходната посока; матираният компютър смесва светлината по-ефективно, но може да намали видимия интензитет и да смекчи контрола на лъча.

Преди инструментална екипировка или одобрение за производство, проверете осветена проба от двете страни. Потърсете LED изображение, тъмни ивици близо до алуминиевата вложка, цветови вариации, крайни сенки и разлики в яркостта между двете лица. Фотометричното изпитване принадлежи към нивото на готовия осветител, тъй като празният корпус не съдържа източник на светлина.

Потвърдете доставените компоненти на корпуса спрямо посочените от купувача светодиоди, модули на печатни платки, окабеляване, драйвер и уплътнения

Офертата за жилища трябва да отделя частите, доставени от JE, от електрическите компоненти, доставени от купувача. Въз основа на публикуваното описание на продукта, корпусът може да включва вътрешен алуминиев профил 6063, прозрачен или матиран поликарбонат и пластмасови крайни капачки. Архитектурата използва външен драйвер. Точното съдържание на опаковката, стилът на крайната капачка, хардуерът, уплътненията, частите за кабелни входове и услугите за сглобяване все пак трябва да бъдат изброени ред по ред в офертата.

Купувачът обикновено трябва да определи LED платките, светодиодите, окабеляването, конекторите, материала за термичен интерфейс, драйвера, метода на заземяване, където е приложимо, и крайните електрически изводи. За цел IP65 отговорността за уплътненията, уплътнителя, кабелните щуцери, уплътнението на крайната капачка и процеса на сглобяване трябва да бъде особено ясна. Съвместим с IP65 комплект части не става автоматично IP65 осветител след неконтролирано сглобяване на място.

Спецификационна матрица за чертеж и преглед на компоненти

Използвайте следната матрица като отправна точка за преглед на чертежа. Публикуваните стойности идентифицират наличната продуктова конфигурация; те не заместват специфичните за проекта допуски, проверките за годност или регулаторния преглед.

Фиксирана геометрия: 26 mm диаметър и две 12 × 1 mm PCB позиции, с прилягане и допуски, одобрени на чертежа

Диаметърът 26 mm и сдвоените позиции на PCB 12 × 1 mm са основната геометрия, но номиналните размери не са достатъчни за освобождаване. Платка, проектирана със същата номинална ширина като нейния слот, може да се завърже, ако допуските за производство на платка, екструдиране, дъга, покритие и сглобяване са подредени в грешна посока. Разхлабеното прилягане създава различен проблем: движение на дъската, непостоянен термичен контакт или видимо несъответствие зад дифузера.

Изпратете на JE действителното очертание на печатна платка, вместо само да напишете „12 mm дъска“ в RFQ. Включете дебелината на печатната платка, покритието на ръбовете, маската за запояване или натрупването на покритие в близост до зоната на вмъкване, зоните за защита на компонентите, издатините на конектора и предвидената посока на вмъкване. Одобреният чертеж трябва да идентифицира размерите, които са критични за пасване, и да посочва как тези размери ще бъдат проверени.

Конструкция и опции: вътрешен алуминиев профил 6063, прозрачен или матиран поликарбонат, пластмасови крайни капачки, външен драйвер и 600–2400 mm дължини

6063 обикновено се използва за екструдирани алуминиеви профили, тъй като може да се оформя в контролирани напречни сечения и приема обичайни довършителни процеси. Все пак „6063 алуминий“ не е пълна термична или механична спецификация. Ако температурата, повърхностната обработка, проводимостта, външният вид или корозионното поведение са от значение за проекта, добавете изискването към чертежа и поискайте потвърждение.

Дължината също се променя повече от покупната цена. Дългите корпуси са по-чувствителни към изправеност, повреди при работа, вмъкване на печатни платки, достъп до окабеляване и дизайн на опаковката. Потвърдете дали указаната от вас дължина се отнася за екструзията, поликарбонатното тяло или цялостната сглобена единица, включително крайните капачки. JE изброява стандартни иКорпус на T8 LED тръба с индивидуална дължинаопции от 600 мм до 2400 мм; офертата трябва да идентифицира точната крайна дължина и толеранс.

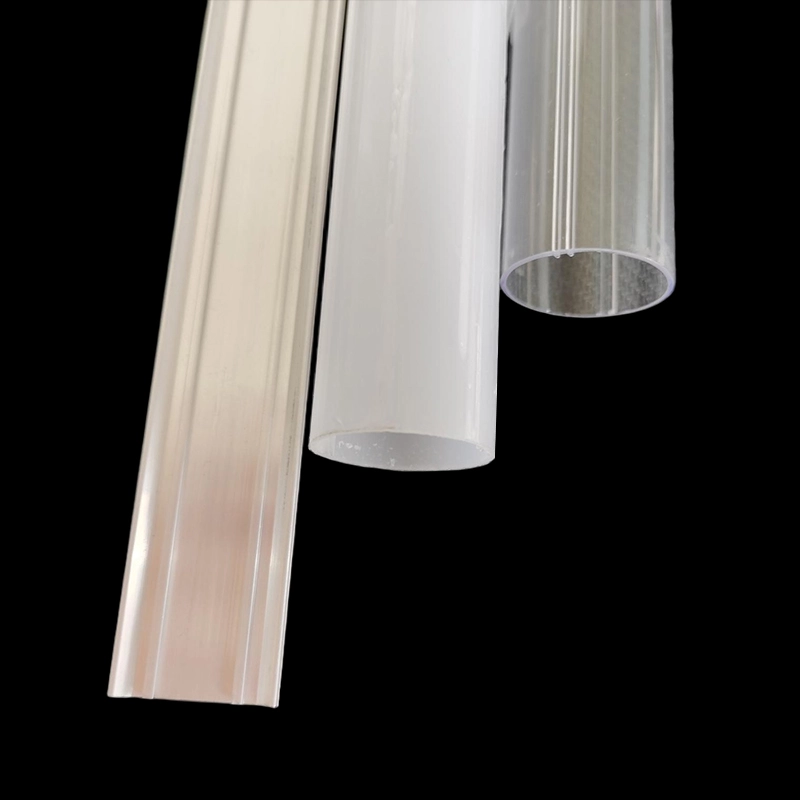

Прозрачен или матиран компютър, терминал с крайна капачка и IP20 или IP65 избор на конфигурация

Изберете прозрачен поликарбонат, когато LED видимостта, насоченият изход или външният вид на вътрешните платки са приемливи. Той може да разкрие разстояние между диодите, окабеляване, фуги и малки грешки в подравняването, така че вътрешната конструкция трябва да бъде визуално чиста. Изберете матиран компютър, когато имате нужда от по-добро визуално смесване и по-малко директно LED изображение. Глазурата не е заместител на адекватното разстояние между светодиодите или оптичното тестване и нейният ефект върху предаването трябва да бъде оценен с истинския светлинен двигател.

Крайните капачки често се превръщат в пренебрегван интерфейс. Те определят как тръбата се затваря, как кабелите излизат от корпуса и как модулът се свързва със заобикалящия осветител. Не трябва да се приема, че пластмасовата крайна капачка осигурява стандартизирана флуоресцентна основа или водоустойчиво уплътнение. Поставете на чертежа метода на задържане, отварянето на кабела, разположението на конекторите, маркировката на полярността, облекчаването на напрежението и изискванията за достъп до обслужване.

IP20 е подходящ само когато завършеният дизайн не изисква защита срещу проникване на вода. Опцията IP65 е предназначена за прахоустойчива и устойчива на водна струя конфигурация, но рейтингът се прилага само след дефиниране и тестване на пълната система на корпуса и метода на сглобяване. Съединенията на крайните капачки, кабелните входове, компресията на уплътнението, срязаните повърхности и производствената изработка могат да причинят изтичане.

Попитайте как цитиранотоIP20 или IP65 T8 конфигурация на корпусасе различава по компоненти и монтаж. Ако JE доставя свободни части за вашата фабрика за сглобяване, съгласувайте уплътнителните материали, местоположението на уплътнителя, условията на втвърдяване, където е уместно, метода на поставяне на капачката или закрепване и теста за проникване на крайния продукт. Не отпечатвайте иск за IP въз основа единствено на несглобена мостра на корпуса.

Граници на приложение за транзитни, търговски, архитектурни и защитени външни осветителни тела

Двустранният формат може да поддържа интериори на железопътни превозни средства, гари, търговско осветление, гаражи, училища, фабрики и други линейни инсталации. Тези употреби не споделят един стандарт за квалификация, така че името на приложението никога не трябва да замества инженерните изисквания.

Осветлението на релсовите превозни средства може да изисква специфични за проекта проверки за вибрации, удари, поведение при пламък и дим, електрическа безопасност, електромагнитна съвместимост, проследимост на материала и сигурно задържане. Геометрията на корпуса от 26 мм не доказва съответствие с нито едно от тези изисквания. Дайте на JE необходимия тест или списък с документи за материали преди вземане на проби, така че неналичните доказателства да бъдат открити рано, а не по време на представяне от клиента.

За търговски и архитектурни осветителни тела купувачите обикновено трябва да се съсредоточат върху външния вид, разпределението на светлината, интегрирането на монтажа, достъпа на водача, топлината, почистването и поддръжката. Матираният компютър може да скрие отделни светодиоди, но дълга светеща линия все пак може да покаже тъмни зони в ставите на платката или крайните капачки. Изградете извадка в цял ръст, ако непрекъснатият външен вид има значение; кратко прекъсване няма да разкрие всеки производствен проблем.

Гаражите, фабриките и защитените външни места добавят прах, влага, почистващи практики, температурни колебания и възможно излагане на химикали. IP65 се отнася за навлизане при определени тестови условия, а не за UV устойчивост, химическа съвместимост, кондензация, устойчивост на удар или неограничено излагане на открито. Тези свойства трябва да бъдат посочени и проверени отделно. Ако тръбата ще се намира вътре в друго запечатано осветително тяло, помислете също за уловената топлина и дали външният драйвер остава достъпен.

Доказателства за одобрение: Чертежи, инспекция на проби, методи за изпитване, документи за материали и поддръжка за подаване на UL или ETL без иск за сертифициране на жилища

Един надежден пакет за одобрение започва с контролиран чертеж на напречно сечение и монтажен чертеж. Те трябва да показват диаметър от 26 mm, позиции на PCB, ключови интерфейси, обозначения на материала, подробности за крайната капачка, дефиниция на дължината и статус на ревизия. Размерите, които засягат поставянето на печатни платки, поставянето на капачката, монтажа или уплътняването, заслужават изрични допуски, а не обща бележка.

Примерната проверка трябва да обхваща размерите и практическото сглобяване. Поставете действителните печатни платки, прокарайте предвидените проводници, поставете крайните капачки и проверете цялата дължина за лък, усукване, надраскване, цветови вариации, празнини на капачките и движение на дъската. След това работете с предвидения светодиод и драйверна система при представителни условия, за да оцените температурата и оптическия външен вид.

Методите за изпитване трябва да бъдат съгласувани, преди резултатите да бъдат сравнени. За дизайн IP65, определете дали тестването се отнася за сглобената проба на JE или за готовото ви осветително тяло, включително вашия кабелен вход и окабеляване. Документите за материалите могат да включват декларации, листове с данни или протоколи от тестове, но тяхната наличност и уместност трябва да бъдат потвърдени за точната смола, спецификация на алуминий, цвят и производствена конфигурация, които се закупуват.

Поддръжката за подаване на UL или ETL трябва да се третира като координация на документи, а не като общо искане за сертифициране. Запис на материал, файл на компонент или декларация на доставчик не прави празния корпус или готовата лампа включена в списъка UL или ETL. Окончателната конструкция, електрическите компоненти, температурите, разстоянията, окабеляването, корпусът и предназначението могат да бъдат прегледани от избрания сертифициращ орган.

Кажете на JE кой маршрут за подаване и документи изисква вашата лаборатория или партньор за сертифициране. След това JE може да потвърди какво е налично за предложените материали и конфигурация. Ако конкретно разпознаване, списък, класификация на запалимост, номер на файл или протокол от изпитване е задължително, вземете и проверете това доказателство, преди да одобрите поръчката. Никога не го извеждайте от лого, родово семейство материали или предишен проект.

От преглед на чертеж до одобрение на мостра и производствена оферта

Китай предлага капацитет за дълбоко екструдиране, но местоположението на фабриката само по себе си не ви казва много за контрола на чертежа, напасването на компонентите или повторяемостта. JE произвежда алуминиеви и пластмасови екструзии за LED осветление, включително тръбни корпуси, LED профили, PC тръби, крайни капачки и триустойчиви корпуси. За този проект полезното доказателство е отзивчив процес на чертане, представителна извадка, дефиниран план за инспекция и оферта, която прави границата на доставките ясна.

Работен процес за персонализиране: ревизия на чертежа, обратна връзка от DFM, избор на матрица, проверка на пробата и контрол на качеството на продукцията

Започнете с приложението, а не със свободна заявка за „корпус T8“. Изпратете PCB файловете, целевата обща дължина, оптичното предпочитание, крайното завършване, входната цел, монтажния интерфейс и задължителните документи. JE може да сравни тези входове със съществуваща публична форма или да определи дали са необходими частна форма и персонализирано екструдиране.

По време на преразглеждането на чертежа решете хлабината на платката, захващането на крайната капачка, прокарването на кабелите, зоните за защита на компонентите, уплътнителните повърхности и видимите козметични зони. Обратната връзка от DFM трябва да идентифицира размерите, които са трудни за задържане или проверка, и всяка промяна, която засяга инструментите, монтажа или цената. Персонализираният профил може да реши истински проблем с интерфейса, но също така добавя одобрение за инструменти и заключва проекта към ново напречно сечение. Не поръчвайте частни инструменти само за да избегнете адаптирането на некритичен ръб на печатна платка.

Пробата трябва да представя договорения материал, покритието на дифузера, напречното сечение на алуминия, дизайна на крайната капачка и дължината достатъчно точно, за да се тестват реалните рискове. Запишете всяко допустимо отклонение. След като пробата премине проверки за размери, монтаж, оптика, термична и приложима проверка, замразете ревизията на чертежа, използвана за производствената оферта.

Контролът на качеството на продукцията трябва да бъде обвързан с наблюдаваните изисквания: идентичност на материала, критични размери на напречното сечение, дължина на рязане, праволинейност, където е посочено, състояние на повърхността, външен вид на дифузора, прилягане на крайната капачка, вмъкване на печатни платки и защита на опаковката. За запечатани модули, дефинирайте как се проверява ефективността на входа и на какво ниво на вземане на проби. Офертата трябва също така да посочва собствеността върху инструментите, където е приложимо, таксите за проби, количеството на поръчката, базата на времето за доставка, метода на опаковане и условията за доставка, вместо да оставя тези точки на предположения по имейл.

Контролен списък за RFQ: дължина, геометрия на PCB, дифузьор, IP цел, крайни капачки, допустими отклонения, количество, опаковка, дестинация и необходима документация

• Дължина:Посочете дължината на рязане и необходимата обща сглобена дължина в рамките на наличния диапазон 600–2400 mm.
• Геометрия на печатни платки:Прикрепете ширината на платката, дебелината, очертанията, позицията на конектора, защитните отвори за компоненти и посоката на вмъкване.
• Дифузьор:Изберете прозрачен или матиран компютър и опишете оптическия външен вид, който трябва да демонстрирате с пробата.
• IP цел:Посочете IP20 или IP65, кой ще извърши окончателното сглобяване и коя готова конфигурация ще бъде тествана.
• Крайни капачки:Определете изискванията за терминиране, изход на кабела, съединител или щифт, задържане, уплътняване и облекчаване на напрежението.
• Допустими отклонения:Маркирайте критичните размери за монтаж на печатни платки, зацепване на капачката, монтаж, дължина и свързващи части.
• Количество:Дайте прототипни, пилотни и очаквани производствени количества, така че да могат да се сравняват маршрутите за публична форма и по поръчка.
• Опаковка:Идентифицирайте нуждите от защита на повърхността, ограниченията на сноповете, етикетирането и всички свързани с дължината ограничения за боравене.
• Дестинация:Посочете държавата, града или пристанището за доставка, предпочитаните условия за доставка и всички изисквания за документи за внос.
• Документация:Списък на чертежи, доклади от инспекции, записи на материали, декларации, доказателства от тестове и документи за сертифициране, необходими за одобрение.

Изпратете този пакет с вашата редакция на чертежа, за да поискате примерен план и производствена оферта за26 mm двустранен T8 LED тръбен корпус.
