Окабеляване на крайната капачка G5

Първо, моля, пояснете: какво точно имате предвид под "жица"?

В производствения процес на LED тръби T5 и G5, „едножилен/многопроводен/безжичен“ обикновено се отнася до броя на проводниците, водещи от крайната капачка, а не до метода на захранване на самата тръба (едножилен/двукраен захранващ източник). Тези две понятия лесно се бъркат.

• Едножилен:Крайната капачка извежда само един проводник, обикновено жив проводник (L) или нулев проводник (N).

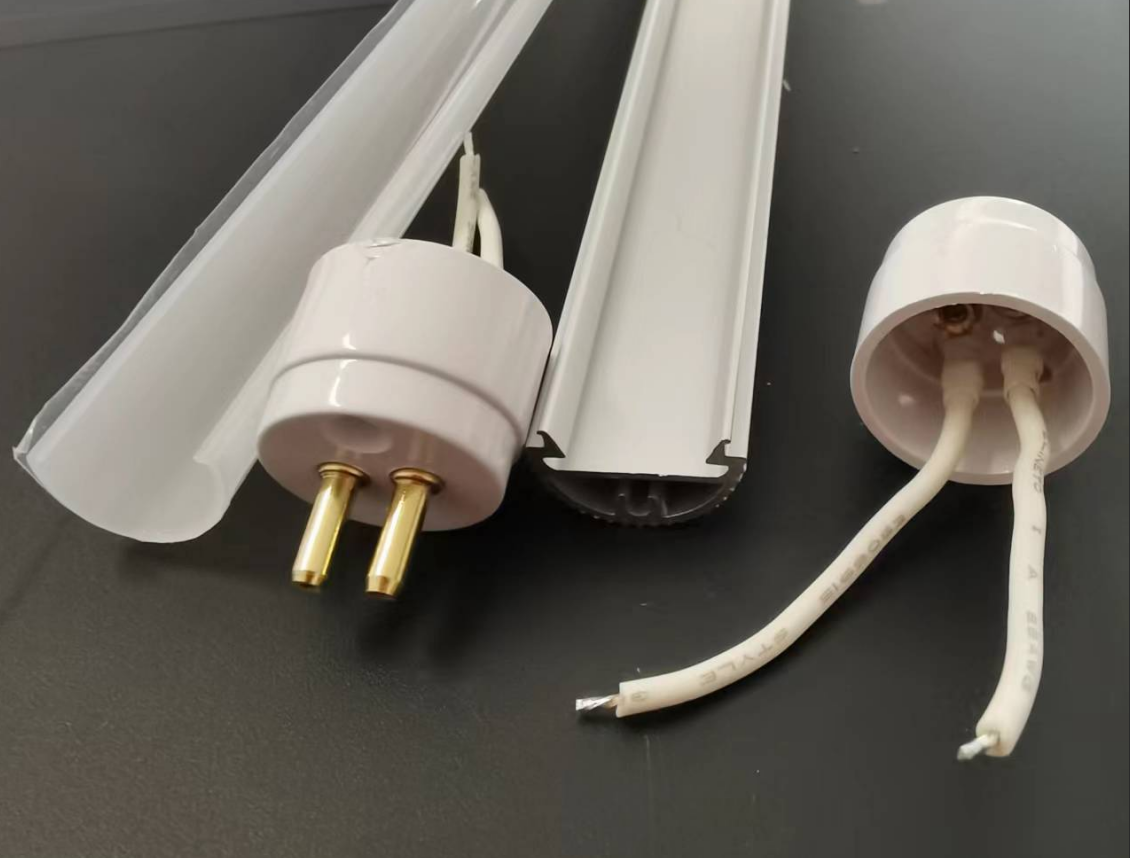

• Многожилен (двупроводен):Крайната капачка извежда два проводника, обикновено един проводник под напрежение и един неутрален проводник.
• Безжичен:Самата крайна капачка не извежда никакви проводници; има само два пина G5.

След като това бъде изяснено, последващата комбинативна логика е лесна за разбиране.

Комбинация 1: Единичен кабел с един край + Безжичен кабел с един край → Захранена тръба с един край

Това е най-често срещаната конфигурация за интегрирани LED тръби T5 на пазара.

Метод на свързване:Захранването се подава само от едножичния край. Този единичен проводник се свързва към живия или неутралния проводник, докато другият проводник (жив или неутрален) е директно свързан към щифт в другия край чрез вътрешната верига на тръбата на лампата. В безжичния край единият щифт отговаря за механичната фиксация и проводимостта, докато другият щифт може да не е свързан или да има вътрешно късо съединение.

Има обаче един критичен производствен детайл: разстоянието между щифтовете на държача на лампата T5 G5 е само 5 mm. Когато единият край е захранван, двата щифта са много близо един до друг и неправилното вътрешно окабеляване може лесно да причини късо съединение. Следователно изолацията и разположението на окабеляването вътре в едножилната крайна капачка е ключов индикатор за майсторството на доставчика на крайната капачка.

Сценарии за приложение:Офис осветление, осветление за рафтове в супермаркети, осветление за шкафове, осветление за витрини. Тези типове лампи обикновено използват интегрирана скоба, изискваща само едно захранване, което опростява инсталацията и крайните потребители не се нуждаят от никакви електрически познания.

Комбинация две: един проводник от всеки край → Двукрайна тръба за захранваща лампа

Този метод е често срещан в проектите за инженерно обновяване.

Метод на свързване:Прекарайте жица от капачките на лампата в двата края на тръбата на лампата. Свържете единия край към проводника под напрежение (L), а другия край към неутралния проводник (N). Токът тече от единия край и излиза от другия. Двата щифта G5 вътре в капачката на лампата са съединени накъсо, образувайки един електрод.

Защо захранването с два края е предпочитано в инженерството?При преоборудване на стари държачи за флуоресцентни лампи, оригиналните държачи G5 обикновено се свързват паралелно, което означава, че двата щифта са вътрешно късо съединение. Лампите с два края могат да бъдат директно адаптирани към този тип държач, без да е необходимо да бъдат заменени с непаралелен държач. Ако едноцокълна лампа е монтирана в паралелен държач, тя ще даде късо съединение веднага след включване. Това се случи в инженерната общност на Хонконг; някои дори изгориха пластмасовия корпус на стария държач.

Предпазни мерки при производството:И двата края на двустранната капачка на лампата трябва да имат проводници, но цветовете на проводниците трябва да са ясно различими (напр. единият край е означен с L, другият с N), за да се избегне обратното окабеляване по време на монтажа. Освен това вътрешното окабеляване на флуоресцентната лампа с два края трябва да гарантира, че няма електрическа връзка между двата края; в противен случай лампата ще даде късо съединение.

Сценарии за приложение:Фабрични цехове, паркинги, складове и логистични центрове. Тези места често изискват преоборудване на стари държачи за флуоресцентни лампи, а решенията за захранване с два края предлагат по-добра съвместимост.

Комбинация 3: Един край с проводник под напрежение (двупроводен) + един край с безжична крайна капачка → Подобрено захранване с единичен край

Тази комбинация е подобрена версия на еднопостно захранване, подходящо за сценарии с по-високи изисквания за безопасност и надеждност.

Метод на свързване:Крайната капачка на захранващия блок извежда проводниците под напрежение и неутралните проводници, свързващи се директно към захранването на драйвера или AC захранването. Безжичният край се използва само за механична поддръжка и свързване на веригата и не обработва входящата мощност.

Разлика от едножично решение с един край:В едножичното решение с един край вътрешното окабеляване на тръбата на лампата изисква дизайн на "една жица, която влиза, и друга жица, свързваща вътрешно към другия край", което прави вътрешното окабеляване относително сложно. За разлика от това, в двупроводното решение с един край, както живите, така и неутралните проводници се въвеждат през една и съща крайна капачка, като по този начин се постига по-директен дизайн на вътрешната верига, намалявайки потенциалните точки на повреда и подобрявайки безопасността.

Производствени предимства:За производителите на интегрирани тръби за лампи T5 този метод предлага по-висока ефективност на сглобяване, отколкото използването на крайни капачки с един край. Тъй като всички захранващи кабели са концентрирани в единия край, няма нужда от кръстосано окабеляване вътре в тръбата на лампата, като по този начин се намалява рискът от вътрешно късо съединение.

Приложения:Медицинско осветление, образователно осветление, висок клас търговски дисплеи.
