Как да проектираме LED корпуси за релсови среди с висока вибрация

Подвижният състав е враждебна среда за електрониката. Всеки път, когато влак удари стрелка, високочестотна кинетична енергия се движи от талигите нагоре през шасито и директно в панелите на тавана. Когато транспортните органи се оплакват от мигащи светлини в кабината или неработещи осветителни тела над главите, проблемът рядко е самият LED чип. Повредата почти винаги се връща към механичния корпус.

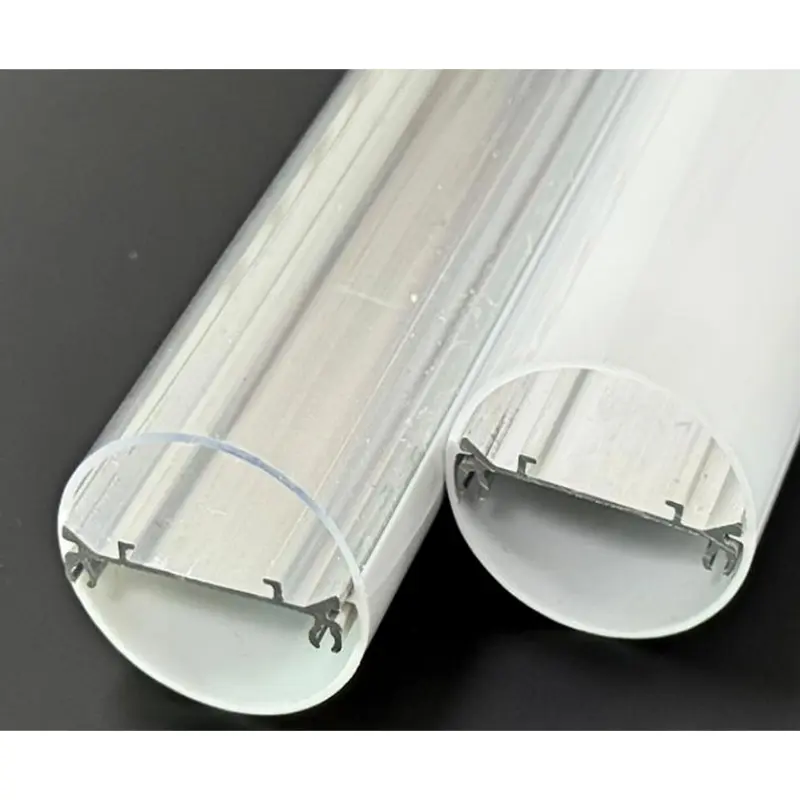

АнКорпус за LED релсово превозно средствоне е просто декоративно покритие. Това е структурен амортисьор, система за управление на топлината и основна бариера за безопасност на живота. Ако екструзионният дизайн не отчита хармоничния резонанс, термичното разширение или кодовете за транзитен пожар, осветителната система ще се повреди много преди номиналния си живот. Проектирането за тази среда изисква изоставяне на стандартните предположения за търговско осветление и проектиране специално за постоянно, силно движение.

Диагностициране на механични и топлинни повреди в осветлението на подвижния състав

За да проектирате по-добър корпус, първо трябва да разберете как точно настоящите дизайни се разпадат в полето. Железопътната среда подлага осветителните тела на комбинирана комбинация от физически удар, екстремни температурни колебания и затворено въздушно пространство. Когато корпусът е лошо проектиран, симптомите обикновено се проявяват в три различни режима на повреда.

Микронапукване на спойка
Най-честата причина за мигащи светлини на влака е механичната умора. Когато алуминиева LED екструзия е монтирана стабилно към вибриращ таван без подходящо затихване, корпусът прехвърля тази кинетична енергия директно към вътрешната печатна платка. Постоянното огъване причинява микропукнатини в спойките, свързващи диодите с платката. Купувачите често обвиняват производителя на печатни платки, но основната причина е корпус, който няма вътрешна ударна изолация за LED таблата.

Поликарбонатно напукване и изхвърляне на дифузьор
Влаковете са подложени на тежки термични цикли. Пътнически вагон, паркиран на железопътна гара през нощта, може да падне под точката на замръзване, след което бързо да се нагрее, когато ОВК и осветителните системи се включат. Алуминият и пластмасата се разширяват с различна скорост. Ако механичните допуски между алуминиевата основа и пластмасовия дифузьор са твърде големи, термичното разширение създава огромно напрежение. Това причинява "подлудяване" - мрежа от микроскопични пукнатини в поликарбоната - или още по-лошо, кара дифузера да се огъне и да изскочи от коловоза си по време на внезапно спиране.

Комплект за компресиране на уплътнение IP65
Вагоните на метрото изискват агресивни режими на почистване, често включващи измиване под високо налягане. За да оцелее при това, корпусът на устойчива на вибрации LED транзитна светлина се нуждае от надежден рейтинг IP65. Въпреки това, постоянните вибрации причиняват по-лошите материали на уплътненията да се изравнят с течение на времето, феномен, известен като компресия. След като уплътнението загуби паметта си, влагата и почистващите химикали заобикалят корпуса, давайки на късо електрическите компоненти.

Критерии за избор на материал за съответствие с EN45545 и потискане на вибрациите

Определянето на материали за релсово осветление изисква балансиране на структурната твърдост със строги изисквания за безопасност на пътниците. Не можете просто да използвате готови търговски екструзии. Всеки компонент трябва да отговаря на строги железопътни стандарти, най-вече EN45545, който управлява поведението при пожар и материалите в железопътните превозни средства.

Основният профил: Алуминий 6063-T5
За основната структурна екструзия алуминият 6063-T5 е индустриалният стандарт. Закалката T5 осигурява точните механични свойства, необходими за алуминиева LED екструзия за подвижен състав: тя е достатъчно твърда, за да обхване дължината на тавана на вагон без провисване, но достатъчно пластична, за да издържи нискочестотни вибрации, без да се счупи. Най-важното е, че алуминият 6063 предлага отлична топлопроводимост, действайки като високоефективен радиатор за LED ленти с висока мощност.

Дифузор: Огнеустойчив поликарбонат (PC)
Що се отнася до оптичното покритие, стандартният PMMA (акрил) е твърде чуплив за релсови приложения. Силният удар ще го разбие, създавайки опасни парчета. Стандартният ABS е евтин, но не отговаря на изискванията за дим и токсичност на противопожарните кодове при транзит.

Трябва да посочите огнеустойчив PC (поликарбонат). Компютърът може да издържи на директен удар, без да се счупи, което го прави идеален за обществен транспорт с голям трафик. По-важното е, че персонализираните формули на PC могат да отговарят на изискванията на EN45545 ниво на опасност 3 (HL3). Това означава, че в случай на пожар в кабината корпусът няма да разпространи пламъка и отделеният дим ще остане под строгите прагове на токсичност, необходими, за да се гарантира, че пътниците могат безопасно да се евакуират.

Уплътнение и крайни капачки
Избягвайте стандартен PVC или евтина гума за уплътнения на крайните капачки. EPDM или висок клас силикон са задължителни. Тези материали издържат на екстремни температури и UV деградация, като същевременно поддържат отскока при натиск, гарантирайки, че корпусът на LED осветителното тяло IP65 на релсовото превозно средство остава водонепропусклив след години на ежедневни вибрации.

Валидиране на разсейването на топлината с управлявана от AI термична симулация

Топлината е врагът на дълголетието на светодиодите. В търговски офис LED осветително тяло отделя топлина на открито. Във високоскоростен влак корпусът на осветлението често е вдлъбнат в изолиран тавански панел директно под масивен, генериращ топлина HVAC канал. Температурата на околната среда около устройството вече е повишена, което драстично намалява делта-Т (температурната разлика), необходима за ефективно охлаждане.

Преди рязане на скъпи инструменти за нов профил за екструдиране, термичното управление трябва да бъде валидирано цифрово. Съвременните инженерни работни потоци сега използват софтуер за термична симулация с AI, за да моделират точно как топлината се движи през корпуса в ограничено пространство.

Симулацията моделира термичния път от LED диода, през термичната паста, в печатната платка и навън през алуминиевите ребра 6063-T5. Управляваните с изкуствен интелект решения могат бързо да итерират стотици геометрии на перките – регулирайки дебелината, разстоянието и ъгъла на радиатора – за да намерят точната конфигурация, която максимизира повърхностната площ, без да добавя ненужно тегло. Теглото е критичен показател при проектирането на релсови превозни средства; тежките корпуси увеличават общата маса на влака, увеличавайки консумацията на енергия. Чрез цифрово валидиране на разсейването на топлината, инженерите могат да проектират LED корпус на шина за термично управление, който поддържа температурата на диодния преход под 80°C, като същевременно минимизира масата на алуминиевия профил.

Проектиране за технологичност (DFM) в персонализирани алуминиеви и поликарбонатни профили

Дори най-оптимизираният CAD модел е безполезен, ако не може да бъде надеждно произведен в мащаб. Екструдирането на алуминий и пластмаси изисква прецизен контрол върху потока на материала, скоростите на охлаждане и триенето на матрицата. Dongguan Jinen Lighting Technology (JE) управлява 20 пластмасови и 5 линии за екструдиране на алуминий, осигурявайки DFM поддръжка за улавяне на структурни дефекти преди фазата на инструментална екипировка.

При инженерство aперсонализиран корпус за LED релсово превозно средство, следвайте тези конкретни DFM действия:

1. Баланс на дебелините на стените:Уверете се, че напречното сечение на вашия алуминиев профил има еднаква дебелина на стената. Дебелите части се охлаждат по-бавно от тънките. Ако тежък монтажен фланец седи до тънка перка на радиатор, неравномерното охлаждане ще доведе до изкривяване или усукване на профила, когато излиза от матрицата за екструдиране. Поддържайте постепенни преходи на дебелината.
2. Дизайн на щедри допуски за щракване за компютър:Поликарбонатът се свива при охлаждане. Когато проектирате свързващите релси, където PC дифузьорът щраква в алуминиевата основа, изчислете коефициентите на топлинно разширение и за двата материала. Оставете прецизна разширителна междина. Ако прилягането е твърде стегнато, компютърът ще се извие навън, когато влакът се нагрее.
3. Инженерни дълбоки уплътнителни канали:Рейтингът IP65 изисква повече от просто компресиране на парче силикон. Проектирайте специален, U-образен канал за задържане в алуминиевата екструзия. Стените на канала трябва да са достатъчно дълбоки, за да фиксират механично уплътнението на място, така че да не може да се търкаля или измества при странични вибрации.
4. Минимизиране на кухините в пластмасовите профили:Кухите секции в пластмасовите екструзии изискват сложни, скъпи матрици с вътрешни дорници. Когато е възможно, проектирайте капака на компютъра като едностенен профил с опорни ребра, а не като затворена тръбна секция. Това намалява разходите за инструменти и ускорява производството на екструзионната линия.

Привеждане в съответствие на възможностите за екструдиране на OEM със стандартите за транзитни доставки на САЩ

Пускането на релсово осветително тяло на пазара в САЩ изисква навигиране в сложна мрежа от спецификации за обществени поръчки, от локализирани насоки за FTA до строги сертификати за безопасност. Транзитните органи на САЩ оценяват офертите въз основа на дългосрочна надеждност и съответствие, което прехвърля голяма отговорност върху производителя на осветителни тела и, като допълнение, техните доставчици на компоненти.

Доставянето на стандартни търговски екструзии ще доведе до повреда по време на фазите на изпитване на удар, вибрации и пожар. Имате нужда от OEM партньор, чиято производствена база вече отговаря на изискванията за транзитно ниво. JE доставя OEM производители на осветителни тела в световен мащаб, предлагайки както публични форми за стандартни приложения, така и частни форми за патентовани дизайни с високи спецификации.

Партнирайки си с производител, който по своята същност разбира допуските, необходими за 6063-T5 алуминий и EN45545-съвместим поликарбонат, вие елиминирате фазата на пробата и грешката при разработването на продукта. Получавате корпуси, които се захващат чисто, затварят плътно и оцеляват при безмилостното механично насилие на релсовата среда. За технически спецификации на потребителски профили или за преглед на съществуващи форми, готови за транспортиране, оценете доказанOEM производител на корпуси за осветление на метротокоито могат да осигурят прецизната механична основа, която вашият следващ транспортен проект изисква.
