Какво представлява двойна PCB T12 LED тръба?

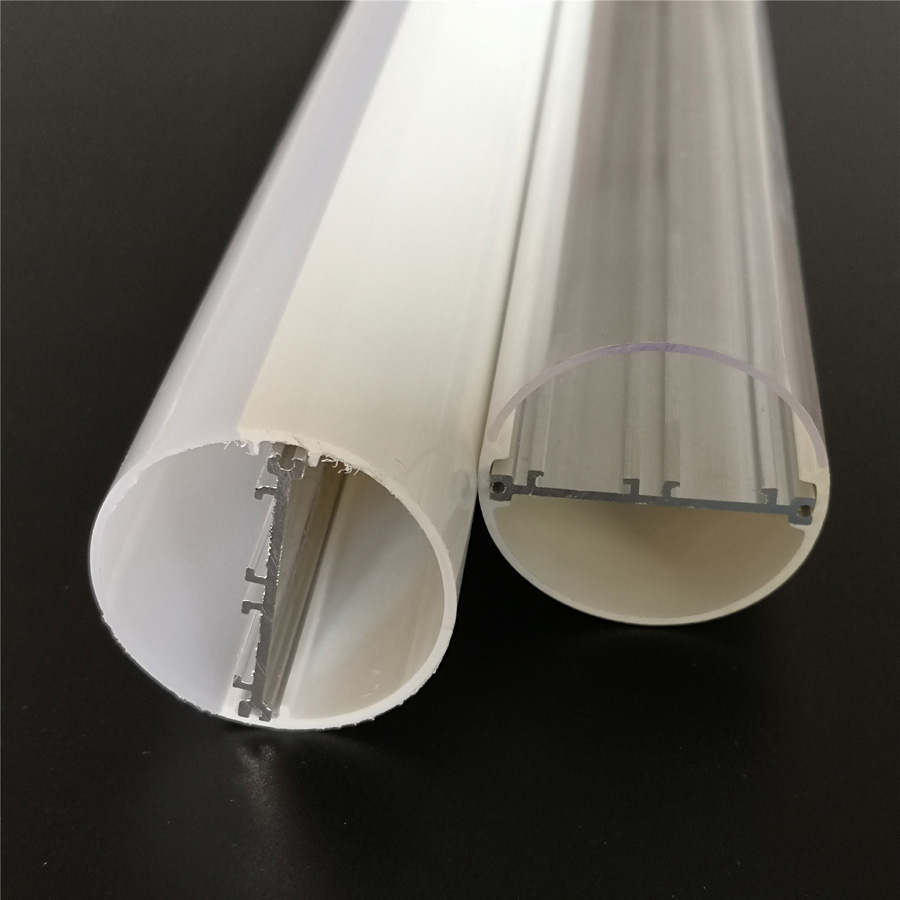

Корпусът на двойна PCB T12 LED тръба е външна поликарбонатна тръба, комбинирана с вътрешен алуминиев профил, който държи две LED платки. Корпусът JE-34 на JE използва тръба с диаметър 38 mm, две позиции за PCB 10 × 1,0 mm и място за вътрешен драйвер с височина до 16 mm. Може да бъде конфигуриран за конструкция IP20 или IP65, с дължини от 600 mm до 2400 mm или изработен по дължина по поръчка.

Това го прави корпус за OEM тръбен монтаж, а не пълна LED лампа. Вашият екип все още избира светодиодите, оформлението на печатни платки, драйвера, окабеляването, метода за запечатване на крайната капачка и крайната електрическа конфигурация. Корпусът дава на тези решения определена механична отправна точка.

Вижте пълнияLED T12 пластмасова тръба и алуминиев корпус с двойна платкаспецификация, преди да подготвите заявка за проба.

Какво включва корпусът на JE-34 T12 за сглобяване на OEM тръба?

Корпусът на LED тръбата JE-34 T12 включва външна поликарбонатна тръба, вътрешен алуминиев профил 6063, две монтажни позиции на PCB, пластмасови крайни капачки и място за вътрешен драйвер. Външната тръба може да бъде прозрачна или матирана, а дебелината на дифузора е посочена от 0,6 mm до 2,0 mm.

Стандартният диаметър е 38 мм. Наличните дължини на тръбите са от 600 mm до 2400 mm, с налични дължини по поръчка за квалифицирани проекти. Тези размери обаче не трябва да се третират като пълен механичен чертеж. Поставянето на печатни платки, захващането на крайната капачка, маршрутизирането на проводника и хлабината на драйвера все още трябва да бъдат проверени спрямо вашите действителни компоненти.

За OEM купувач ключовият момент е, че JE доставя екструдираната пластмасова и алуминиева корпусна система за вашата поточна линия. JE управлява линии за екструдиране на пластмаса и алуминий, производство на форми, тестване, одобрение на проби и контрол на качеството на масовото производство за проекти за LED профили.

Как два PCB канала и вътрешен алуминиев профил разширяват дизайнерското пространство?

Два канала на печатни платки ви позволяват да разпределите светодиоди между две платки, вместо да принуждавате всеки светодиод, връзка на драйвера и термичен интерфейс върху една тясна платка. Това създава повече място за мощност на лампата и решения за оформление, но не гарантира конкретна мощност. Крайната граница зависи от типа светодиод, конструкцията на платката, тока, избора на драйвер, термичното тестване и завършения монтаж.

Двойни 10 × 1,0 mm PCB позиции, вътрешен просвет на драйвера и термична опора

Всяка позиция на PCB е определена на 10 × 1,0 mm. Потвърдете, че ширината и дебелината на вашата дъска съответстват на тези позиции, преди инструментите или одобрението на пробата. Платка, която пасва на номиналния канал, но се измества по време на монтажа, може да създаде неравномерна светлина, напрежение на окабеляването или лош контакт с алуминиевия профил.

Вътрешното пространство на водача е посочено на височина до 16 mm. Измерете корпуса на драйвера, изолацията, съединителите и всички части за облекчаване на напрежението - не само етикета на драйвера. Просветът, който изглежда приемлив на чертеж на компонент, може да изчезне, след като проводниците са огънати вътре в тръбата.

Алуминиевият профил осигурява метална структура под печатните платки и може да помогне за отвеждането на топлината от платките. Не е заместител на термичната валидация. Тествайте цялата лампа с избраните светодиоди, печатна платка, драйвер, крайни капачки и ориентация на монтажа.

Защо алуминиевата вложка 6063 помага за отделяне на управлението на топлината от дифузията на светлината

Алуминиевата вложка 6063 и поликарбонатната тръба изпълняват различни функции. Алуминиевият профил поддържа платките и предлага по-подходящ път за пренос на топлина, отколкото само пластмасата. Поликарбонатната тръба оформя видимото външно тяло и дифузера, защитавайки вътрешните части, като същевременно оформя външния вид на лампата.

Това разделяне е полезно в корпус на LED тръба T12 с алуминиева вложка, тъй като оптичният капак може да бъде избран за външен вид и предаване, без да се изисква пластмасата да понесе цялото механично и термично натоварване. Действителните топлинни резултати все още зависят от контакта между печатната платка и профила, монтажното налягане, разстоянието между светодиодите, мощността на драйвера и въздушния поток около готовата тръба.

Коя печатна платка, драйвер, дължина и оптични детайли трябва да бъдат одобрени преди вземане на проби?

Одобрете механичния чертеж заедно със списъка с електрически и оптични части. Проба на корпуса е полезна само ако представлява сглобката, която планирате да произведете.

Потвърдете разстоянието на печатните платки, височината на драйвера до 16 мм, дължината на тръбата, прилягането на крайната капачка и разстоянието на кабелите

• PCB годни:Потвърдете двете позиции на платката 10 × 1,0 mm, разстоянието на ръба на платката и как платките се задържат по време на монтажа.
• Пакет драйвери:Проверете пълната височина на водача спрямо наличното пространство до 16 mm, включително клеми, ръкави и проводници.
• Дължина на тръбата:Изберете дължина от 600 mm до 2400 mm или изпратете необходимата персонализирана дължина. Отчитайте крайните капачки и използваемата вътрешна монтажна дължина.
• Крайни капачки:Одобрете размерите на пластмасовата крайна капачка, метода на закрепване, кабелния изход и разположението на уплътнението или уплътнението, ако лампата ще използва конструкция IP65.
• Окабеляване:Потвърдете къде влизат входните проводници, как се въртят вътре в тръбата и дали връзките на драйвера или печатната платка могат да бъдат сглобени без прищипване на изолацията.

Тези проверки предотвратяват често срещана грешка при вземане на проби: одобряване на диаметъра на тръбата, докато крайната капачка и интерфейсът на драйвера остават неразрешени.

Изберете прозрачен или матиран поликарбонат въз основа на изискванията за предаване, отблясъци и външен вид

JE посочва пропускливост на светлина над 95% за прозрачни корици и над 85% за млечно бели корици. Прозрачният поликарбонат запазва повече мощност, но показва вътрешните LED точки по-лесно и може да доведе до по-видими отблясъци. Млечен или матиран капак омекотява външния вид и скрива компонентите по-добре, с известно намаляване на предаването.

Изберете капака, след като прегледате стъпката на светодиода, необходимата визуална еднородност, ъгъл на гледане и външен вид на целта. Изброените цифри за предаване описват опцията за покритие; те не предвиждат доставената светлина от цялата ви лампа. Поискайте съответната проба на дифузьор, ако оптическият външен вид е основно изискване.

Кога е подходяща конструкция IP20 и кога е необходимо уплътнение IP65?

IP20 обикновено е подходящ за сухи вътрешни инсталации, където тръбата е защитена от вода и корпусът не се нуждае от запечатана конструкция. Това е практичен избор за много интериорни тела, но крайното приложение все още определя дали отворената или неуплътнената подредба е приемлива.

Използвайте опцията за конструкция IP65, когато готовото приспособление може да се сблъска с прах или водни струи и проектът изисква това ниво на защита на корпуса. Корпусът сам по себе си не определя окончателния IP рейтинг. Уплътненията, крайните капачки, кабелните входове, разположението на драйвера, допуските при сглобяване и проверката на производството влияят на резултата. Потвърдете необходимия метод за изпитване и дайте оценка на готовата лампа, вместо да приемете, че корпусът IP65 автоматично прави цялото приспособление IP65.

JE доставя ли пълна LED тръба или корпус за вашия собствен монтаж?

JE доставя системата за корпус на LED тръба за OEM и ODM сглобяване, а не завършена, електрически сертифицирана тръба, освен ако отделно споразумение за проект не дефинира тези допълнителни услуги. Вие предоставяте или одобрявате LED платките, драйвера, окабеляването и окончателната конфигурация на лампата.

Това разположение е подходящо за производителите на осветление, които се нуждаят от T12 пластмасов корпус на LED тръба с алуминиева вложка и искат контрол върху електрониката. Може да не е подходящо за купувач, който търси готова за инсталиране, напълно сглобена резервна лампа. Изяснете обхвата на доставките, отговорността за тестване, етикетирането и регулаторните изисквания, преди да направите поръчка за производство.

За персонализирани изисквания за сглобяване прегледайтеперсонализирани детайли на корпуса на LED тръбата T12с инженерния екип на JE.

Как купувачите на OEM в САЩ трябва да преминат от преглед на чертежи към проби и производство?

Изпратете на JE дължината на тръбата, чертежи на печатни платки, размери на драйвера, план за изход на кабела, изисквания за крайната капачка, оптични предпочитания и необходимата IP конструкция. Включете инсталационната среда и целевия процес на сглобяване. Ако двете платки използват различни LED оформления или обслужват различни оптични зони, покажете това ясно на чертежа.

След това JE може да прегледа изискванията за екструдиране и инструменти, да подготви проби и да потвърди механичните интерфейси преди масовото производство. Използвайте пробата, за да проверите напасването на платката, хлабината на водача, прокарването на проводниците, външния вид на дифузора, задържането на крайната капачка и, където е приложимо, процеса на запечатване за версията IP65.

Започнете сКорпус с двойна печатна платка JE-34 T12страница, след това се свържете с JE с вашите чертежи и целево количество. Колкото по-рано тези входни данни за проекта са фиксирани, толкова по-малко вероятно е решението за евтино жилище да се превърне в скъпа смяна на монтажа по-късно.
